濾筒式除塵器具有技術先進，占地面積小，除塵效率高，節能效果顯著，節約基建投資、維修方便及使用壽命長等眾多優點而被廣泛運用于建材、電力、輕工、冶金、化工、煙草、造船等行業中。在過濾式除塵器系列中濾筒式除塵器與袋式除塵器相比屬新一代產品，是袋式除塵設備的理想替代品。
濾筒式除塵器是我們消化吸收國外同類產品先進技術的基礎上，結合國內實際使用情況，對其進行了不斷的改進和完善。
濾筒式除塵器為負壓運行，含塵氣體由進風口進入箱體，在折疊濾筒內負壓的作用下，氣體由筒外透過濾料進入筒內，進入凈氣室從出風口排出，當粉塵在濾料表面越積越多，阻力越來越大時（也可由時間設定）脈沖閥打開，壓縮空氣直接噴入濾筒中心，對濾筒進行順序脈沖清灰，把捕集在濾筒表面上的粉塵吹掃一清。粉塵則隨主氣流所趨，并在重力的作用下落入灰斗中，恢復低阻運行。

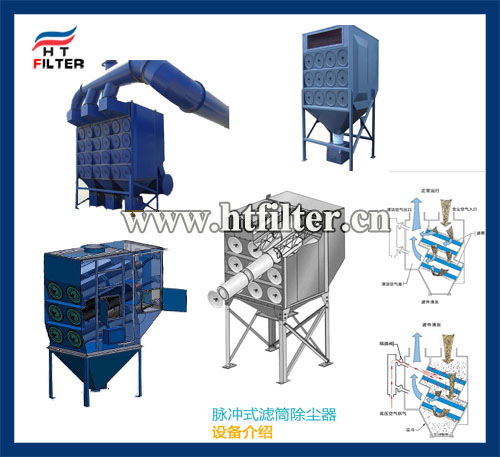

濾筒除塵器工作原理
含塵氣體在風機的引導下進入除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗；粒度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著濾筒的表面面積增加而變大，當阻力達到一定的設定值時，通過反吹系統脈沖閥經噴吹管的小孔，噴射出一股高速高壓氣流，通過進行清灰。此時PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文氏里管的擴充，均勻的進入濾筒內部，在濾筒內部形瞬間的正壓，產生巨大的震動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排出到灰筒內。較上排濾筒會首先脈沖反吹，然后控制儀選擇下排重復脈沖反吹過程。此后此控制儀會順序繼續選擇其他濾筒進行脈沖反吹操作。
濾筒式除塵器安裝要求：
1、箱體與灰斗由定位螺栓鎖緊、整平，現場焊接，焊接不得漏氣。
2、氣包脈沖閥與連接管之間不得漏氣。
3、濾筒式除塵器安裝：首先打開側蓋板，拆下噴吹管，手拿濾筒上口，將濾筒通過骨架固定入過濾室；然后將濾筒緊貼嵌在花板孔中，擰緊底部固定螺栓，使濾筒緊扣在花板上；再檢查筒口與花板孔的密封性；較后把噴吹管裝上，調整噴吹管使噴吹孔對準濾袋口中心，固定噴吹管上的螺母，蓋好上蓋板。

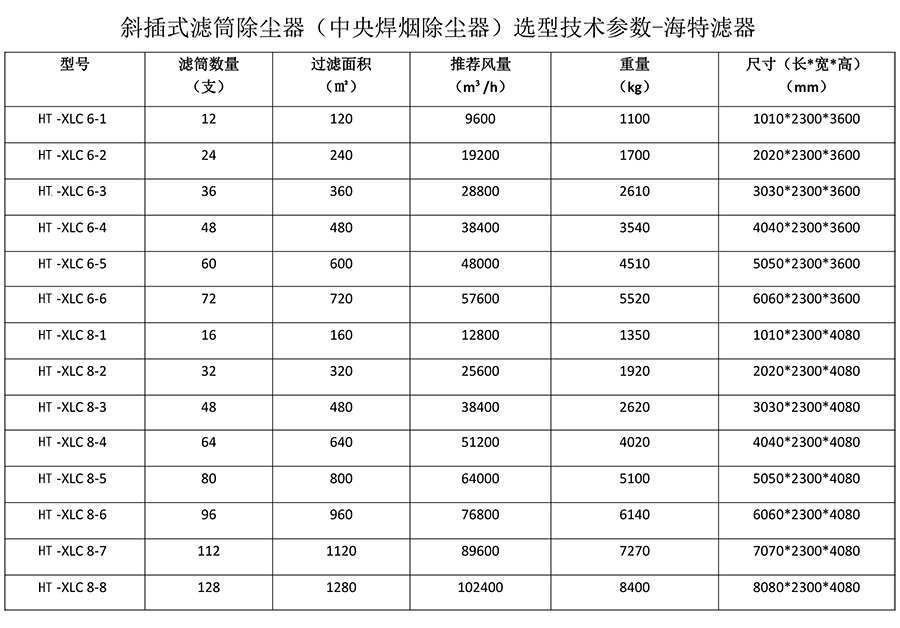

技術參數
產品特點
1、采用了先進的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。
2、塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命。
3、濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減至最少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費。
4、模塊式組合，大小可以隨意選擇。
5、可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動。
應用領域
1、適用于各種干式粉塵，特別是入口粉塵濃度偏低行業的除塵項目。
2、適用于壓縮機進氣過濾，可以自由搭配、安裝方便、節約空間，特有的密閉式結構，防止大量濕氣及粗顆粒的進入。
3、當濾筒更換為高效覆膜濾筒后，配置合適的風機及吸氣裝置，可以作為中央煙塵凈化器（焊煙除塵器）。
