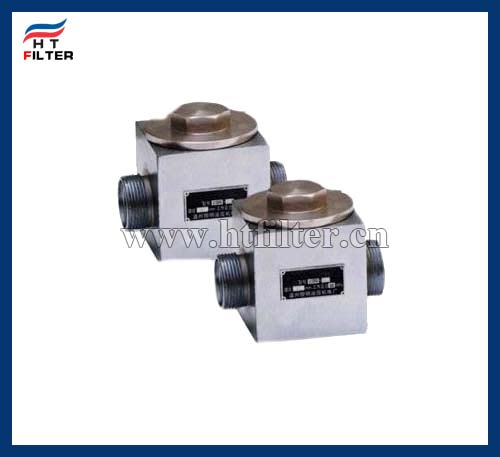

CGQ強磁管路過濾器_新鄉市海特濾器有限公司

基本參數
型號:CGQ-6 8 10 12 15 20 25 32 40 50	材質:碳鋼、不銹鋼
過濾精度: 60μm	公稱壓力: 31.5MPa
過濾介質: 一般液壓油等	結構形式: 單筒式/左進右出

產品簡介

CGQ強磁管路過濾器由采用高矯頑力的強磁性材料與阻攔濾網組合而成,該過濾器吸附力是一般磁性材料的十倍，管路過濾器具有在瞬間液流沖擊或高流速狀態下,吸附微米級的鐵磁性污染物的能力,并能克服在高速大沖擊下,沖擊下的鐵性污染物重新被吸附住,從而避免了液壓元件的卡死或磨擦?xí)r的磨損,延長液壓元件擴液壓系統的使用壽命,增強液壓系統的可靠性,在電液伺服系統和電液比例系統中應用,效果十分明顯。CGQ系列管路過濾器廣泛應用于采用電液伺服系統,電液比例系統及一般液壓傳動系統的機械設備,船舶,武器裝備及液壓試驗臺等.

技術參數

基本參數
品牌廠家	海特濾器	型號	CGQ-10
公稱壓力	42MPa	額定流量	10L/min
過濾精度	1-30μm	連接方式	螺紋連接
工作溫度	-25-110℃	重量	19.8kg
發訊器發訊壓差	0.7MPa	濾芯型號	CX-25
過濾介質	礦物油、乳化液/磷酸酯液壓液/水-乙二醇	濾芯濾材	非織布/無機纖維/棉木漿濾紙/不銹鋼燒結氈/不銹鋼編織網

問：過濾器選型及報價需核實哪些參數？
答：需要核對：產品型號、流量、工作壓力、進出口規格、過濾精度、過濾介質、殼體和濾材材質、工作溫度、雜質含量（成分）、油液粘度、是否帶配件如旁通閥、發訊器等。
問：過濾器濾芯材質都有哪些？對應的精度范圍分別是多少？
答：按照濾材分類有：油濾紙：10-50um、玻璃纖維：1-70um、HV玻纖：3-40um、金屬網：3-500um、燒結氈：5-70um、線隙濾：15-200um。
問：管路過濾器的安裝有哪些注意事項？
答：管道過濾器安裝可水平或垂直安裝，安裝時系統水流方向要跟閥體上箭頭方向一致。為了便于維修，過濾器應該跟截止閥一起安裝使用，在過濾器的上游后下游都應該安裝截止閥，一旦過濾器需要維修，可以關閉上游可下游的截止閥，切斷過濾器跟系統的聯系。另外，過濾器的上游和下游最好安裝壓力表，如果上下游壓力表讀數相差很大，說明過濾網上已經有不少雜質，當有液體流動經過過濾器時，液體阻力比正常使用要大的多，此時需要及時清洗或者更換濾網。
問：管路過濾器的作用是什么？
答：管路過濾器是管道輸送液體過程中清除固體雜質的設備，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。

產品特點

配有污染堵塞訊號器。當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為0.7 MPa 時，發訊裝置便發出訊號指示，提示更換濾芯或提高油液溫度，以保護過濾器及液壓系統正常工作。
濾芯過濾材料可根據不同場合選擇不同的材質。分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈、不銹鋼紡織網。采用復合纖維、不銹鋼燒結氈為過濾材料的濾芯，具有通油能力大，初始壓力損失小，納污容量大，過濾精度高等優點，其過濾精度以絕對過濾精度標定，過濾效率n≥99.5%，符合ISO標準。不銹鋼燒結氈成本較高，一般用于溫度較高的液壓系統。采用木棉定型濾紙為過濾材質的濾芯，具有通油能力大，初始壓力損失小，成本較低，適用于采用礦物油液壓系統。采用不銹鋼網為過濾材質的濾芯，阻塞后清洗比較容易，能反復使用。
